Комплект заземления пришёл полным, безмуфтовое соединение собрал без проблем. Инструкция понятная, монтаж занял около часа.
КОМПЛЕКТ
ЗАЗЕМЛЕНИЯ
Монтаж за 1 час!
Даже в ограниченном пространстве
ВЫГОДНО
НЕ ПЕРЕ
ПЛАЧИВАТЬ
Выберите нужный комплект в зависимости от назначения объекта, сложности грунта и условий эксплуатации.
ЭКОНОМИТЬ
ВРЕМЯ

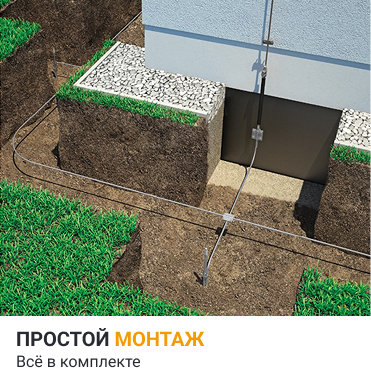

- Простой монтаж

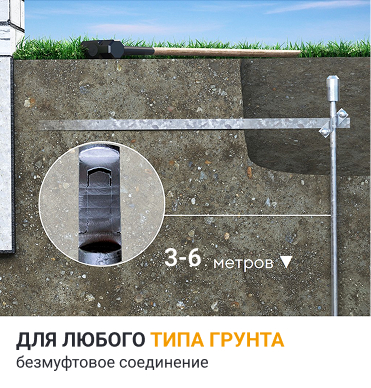

- Заглубление до 6 метров
- Понятная инструкция
НЕ
ДОКУПАТЬ

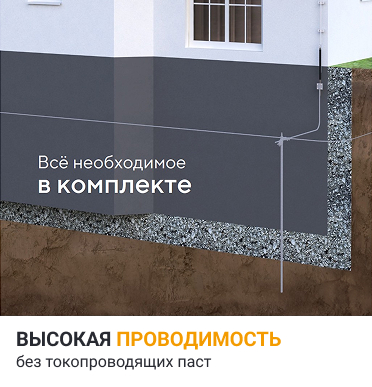

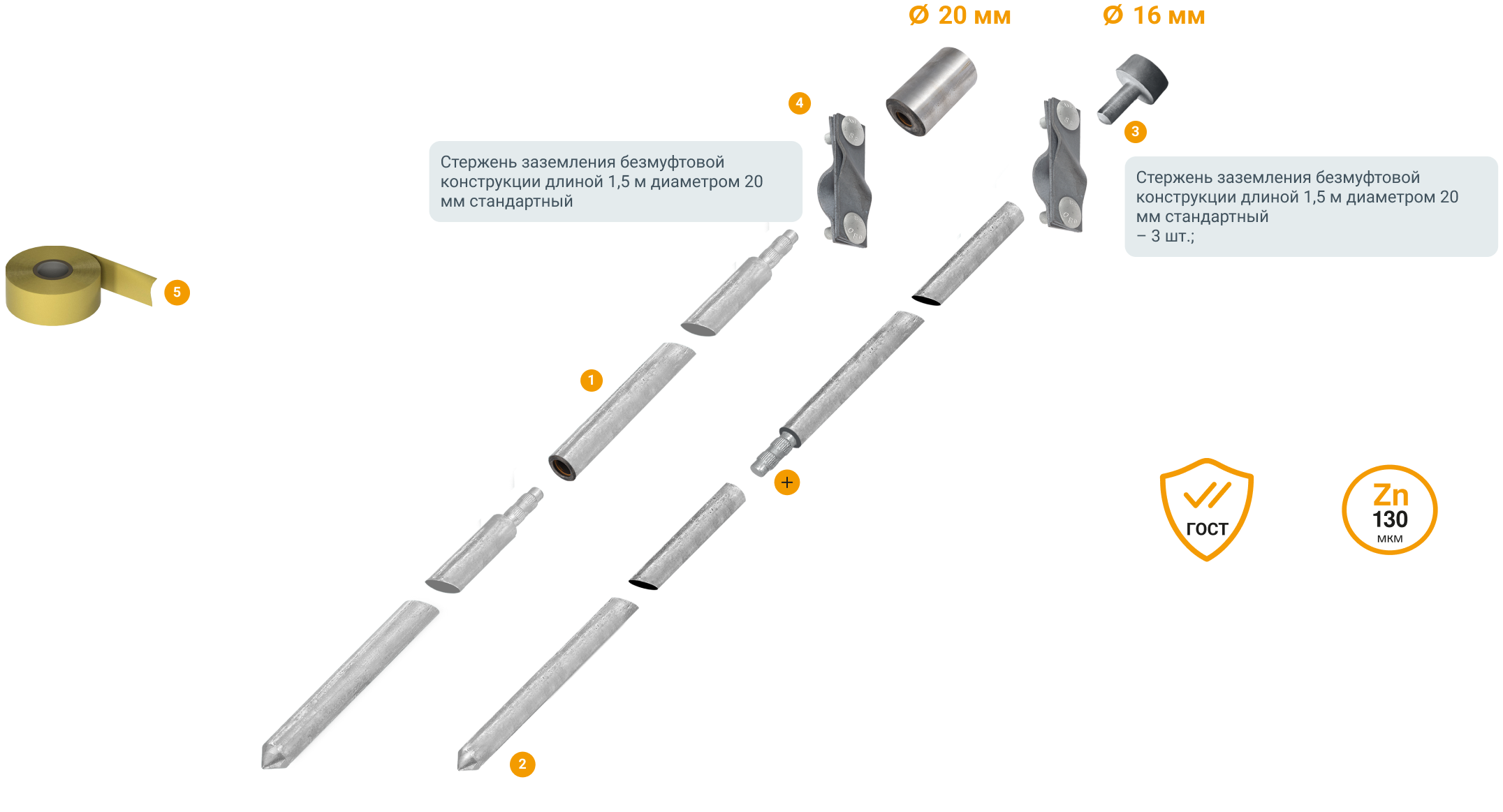

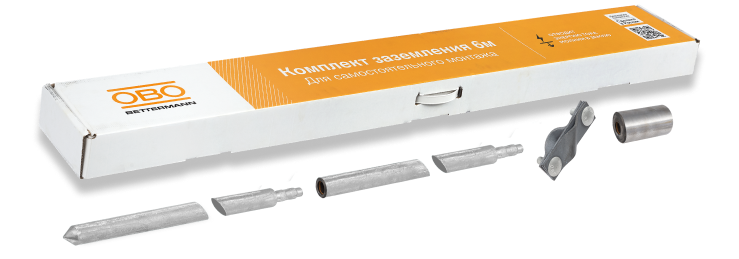

В комплекте: 2 или 4 стержня заземления в зависимости от артикула, в т.ч. заострённый стержень, насадка для заглубления, соединитель, антикоррозийная лента
ГОТОВОЕ РЕШЕНИЕ
Для заземления частного дома, дачи, газового котла и электротехнического оборудования
Калькулятор
Калькулятор подбора комплекта заземления для профессиональных монтажников
Ответьте на 2 ключевых вопроса:
База для частного дома — бери и монтируй
Ø 16 мм, до 3 метров заглубления
| Для каких объектов | Частные дома, дачи, небольшие постройки |
|---|---|
| Тип грунта | Стандартный (глина, чернозем, суглинок) |
| Одиночный заземлитель | До 30 Ом |
| Контур из 3 заземлителей | До 10 Ом |
| Контур из 4–6 заземлителей | До 4 Ом |
Идеален для:
экономичного решения на стандартных грунтах
Рекомендация:
базовая комплектация для 90% частных заказов
«Проходчик» песка — достанет до воды
Ø 16 мм, до 6 метров заглубления
| Для каких объектов | Частные дома на песчаном грунте, объекты с молниезащитой |
|---|---|
| Тип грунта | Сложный (песок) или Легкий (глина, чернозем, суглинок) |
| Одиночный заземлитель | 10–30 Ом |
| 2 заземлителя | До 10 Ом |
| 3 заземлителя | до 4 Ом |
Идеален для:
песчаных участков, заглубления ниже уровня промерзания грунта
Рекомендация:
«проходчик» — достает до влажных слоёв даже в песке
Надёжное решение — камни не страшны
Ø 20 мм, до 3 метров заглубления
| Для каких объектов | Промышленные объекты, щитовые, каменистые грунты |
|---|---|
| Тип грунта | Сложный (особенно каменистый) |
| Одиночный заземлитель | 14–28 Ом (стандартный грунт) / 90–220 Ом (сложный грунт) |
| Контур из 3–4 заземлителей | до 4 Ом |
Идеален для:
каменистых грунтов, где нужна механическая прочность
Рекомендация:
не погнётся при забивке в каменистые породы
Универсал — на десятилетия
Ø 20 мм, до 6 метров заглубления
| Для каких объектов | Мед. учреждения, подстанции, объекты с требованиями к долговечности, молниезащита |
|---|---|
| Тип грунта | Универсальный (любой тип) |
| Контур из 3–4 заземлителей | До 4 Ом |
Идеален для:
объектов с особыми требованиями
Рекомендация:
«универсальный солдат» — максимальная надёжность и низкое сопротивление
* Указанное сопротивление растеканию тока является расчётным и зависит от удельного сопротивления грунта и климатического коэффициента места использования. Необходимы замеры согласно рекомендаций в инструкции по эксплуатации.
Сравнительная таблица всех комплектов*
| Параметр | Комплект заземления ОБО Беттерманн Ø16 мм до 3 м |
Комплект заземления ОБО Беттерманн Ø16 мм до 6 м |
Комплект заземления ОБО Беттерманн Ø20 мм до 3 м |
Комплект заземления ОБО Беттерманн Ø20 мм до 6 м |
|---|---|---|---|---|
| Стандартный грунт | 20–30 Ом | до 10 Ом | 4–10 Ом | 2–10 Ом |
| Сложный грунт | × | 60–100 Ом | 25–35 Ом | 20–30 Ом |
| Риск сезонных скачков | 25–35 Ом | высокий (! 50–80 Ом) | см. инструкцию | 20–30 Ом |
| Механическая прочность | Средняя | Средняя | Максимальная | Высокая |
| Срок службы | Стандартный | Стандартный | Повышенный | Повышенный |
| Целевой объект | Дачи, бани, небольшие частные дома и постройки на стандартном грунте | Частные дома на песке, объекты с требованиями стабильности | Газовые котлы, электрощитовые, пром. объекты. Сложный грунт | Молниезащита. Объекты с особыми требованиями (медучреждения, серверные и т.п.) |
* Указанное сопротивление растеканию тока является расчётным и зависит от удельного сопротивления грунта и климатического коэффициента места использования. Необходимы замеры согласно рекомендаций в инструкции по эксплуатации.
Калькулятор конфигурации
| Требование | Комплект заземления ОБО Беттерманн Ø16 мм до 3 м |
Комплект заземления ОБО Беттерманн Ø16 мм до 6 м |
Комплект заземления ОБО Беттерманн Ø20 мм до 3 м |
Комплект заземления ОБО Беттерманн Ø20 мм до 6 м |
|---|---|---|---|---|
| 30 Ом | 1 комплект | 1 комплект | 1 комплект | 1 комплект |
| 10 Ом | 3 комплекта | 1–2 комплекта | 2–3 комплекта | 1 комплект |
| 4 Ом | — | 3 комплекта | 3–4 комплекта | 2–3 комплекта |
ПРОСТОЙ МОНТАЖ
Как это работает — чек-лист:
-
Инструмент:
- кувалда (4–5 кг) / вибромолот / перфоратор (7–27 Дж)
- плоский или круглый проводник (например, плоский проводник 40х4 мм или круглый проводник диаметром 8 мм)
- измеритель сопротивления заземления
-
Для любого грунта
Важно!
- Избегайте мест, где могут быть валуны, глыбы, галька, щебень, гравий, дресва крупной, средней и мелкой фракций
- В зимний период не рекомендуем забивать стержни в промёрзший грунт
- Проверьте сопротивление после монтажа 2-го стержня
ДОПОЛНИТЕ ЗАКАЗ
- Стержень заземления безмуфтовый Ø20 мм, сталь, горячее цинкование
- Насадка для перфоратора SDS-Max для монтажа стержней заземления, сталь
- Проводник плоский (полоса) 40х4 мм, сталь, горячее цинкование (бухта 40 м)
- Проводник плоский (полоса) 40х5 мм, сталь, горячее цинкование (бухта 30 м)
- Проводник плоский (полоса) 30х4 мм, сталь, горячее цинкование (бухта 50 м)
