Как выбрать клеммы для проекта
14 мая 2025
Правильный выбор типа клемм является важным этапом проектирования системы электроснабжения. ОБО Беттерманн предлагает полный ассортимент клемм, обеспечивающих надежную работу любой электрической сети. Рассмотрим особенности каждого вида и ситуации, в которых лучше всего применять каждый из них.

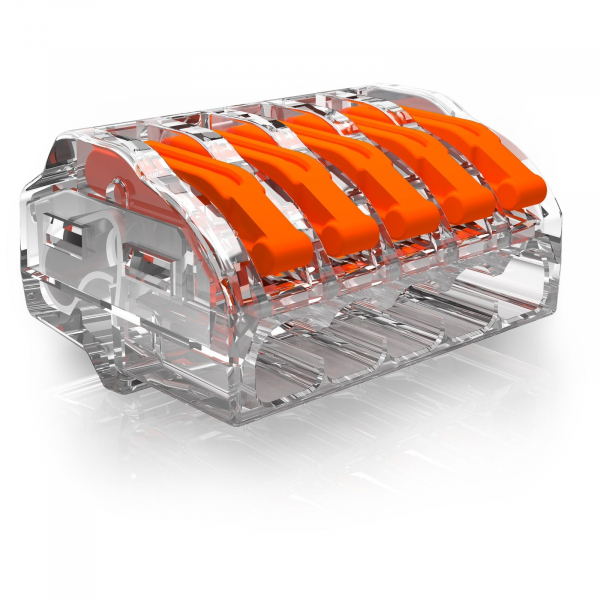

Соединительные монтажные клеммы с рычажком
Подходят для монтажа однопроволочного и многопроволочного кабеля от 0,2 до 4 мм2 (до 32 A). Выпускаются с 2, 3, 5 контактами, оборудованы контрольным отверстием для замера напряжения.
Монтажные клеммы с рычажком подходят для использования:
- При проведении ремонтных работ – если планируется частое изменение конфигурации схемы или замена проводников, рычажковая клемма облегчит выполнение этих операций.
- В модульных системах, когда необходима быстрая сборка и разборка модулей, например, в распределительных коробках или панелях управления.
- В жилых и инфраструктурных помещениях – упрощают монтаж системы освещения, подключение выключателей и розеток.

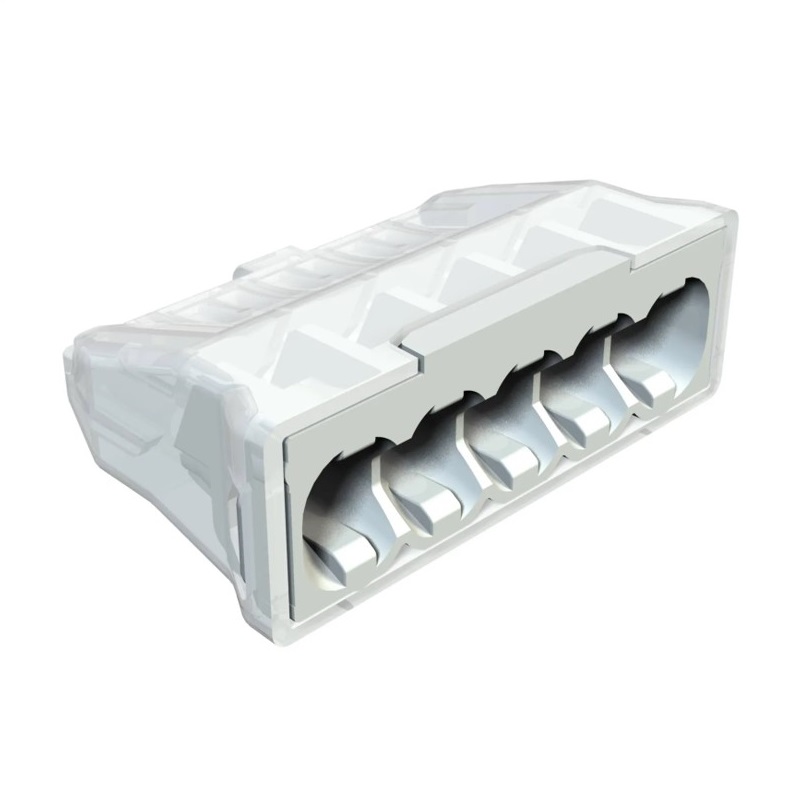

Пружинные безрычажковые клеммы
Используются для соединения однопроводных линий, для однопроволочного и многопроволочного провода сечением до 2,5 мм2 (до 24 А), производятся на 3, 5 и 8 контактов.
Применяются в установках с высокой плотностью монтажа, в которых важен постоянный и надежный контакт. Важный элемент механизма клеммы – пружина, которая зажимает провод и обеспечивает постоянное давление на него. Таким образом создается прочное соединение.
Данный тип клемм используют:
- В стационарных установках – если проводники не требуют частого переподключения, безрычажковый вариант обеспечивает стабильный и прочный контакт.
- На промышленных объектах – клеммы устойчивы к износу в агрессивных средах.
- В ограниченном пространстве – клеммы ОБО являются одними из самых компактных на российском рынке.

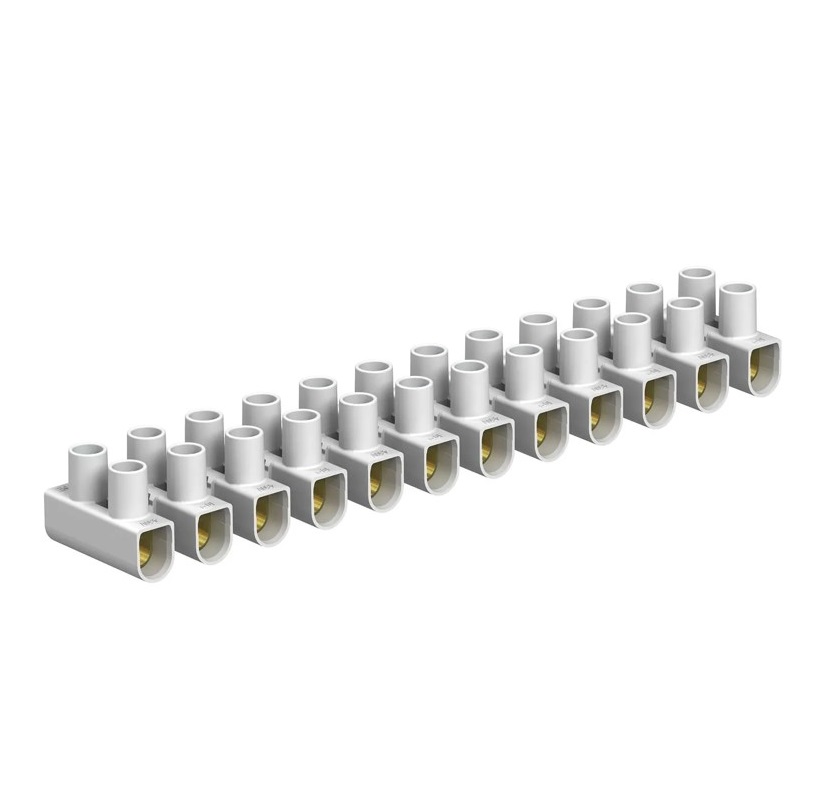

Винтовые клеммы
Представляют собой 12-полюсную клеммную колодку, при необходимости, нужное количество колодок можно отрезать.
Подходят для использования с однопроволочным, многопроволочным гибким кабелем. Номинальное сечение – от 0,5 до16 мм2.
Подходят для эксплуатации:
- На объектах энергетики – при распределении электроэнергии в распредустройствах.
- В АСУ ТП – прочность и широкий диапазон соединений делает винтовые клеммы идеальным решением для управления освещением, вентиляцией, отоплением или сигнализацией.
- На промышленных объектах – обеспечивают надежное подключение приборов контроля и датчиков на производственных линиях.

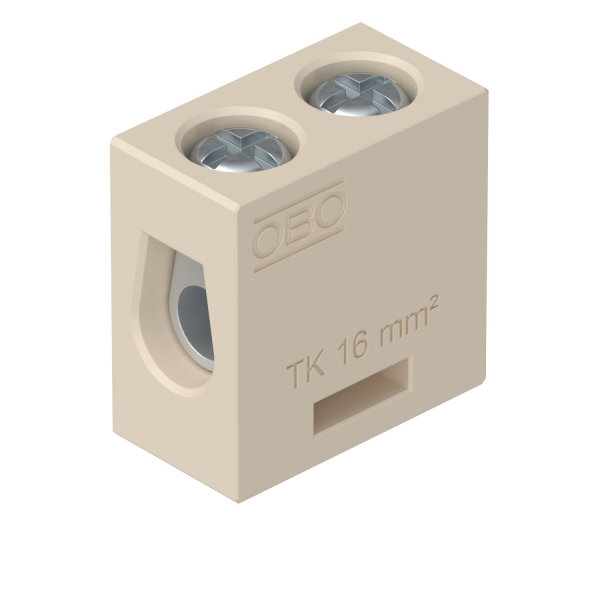

Термостойкие керамические клеммы
Винтовые клеммы для монтажа кабеля сечением от 0,5 до 16 мм2, используются с огнестойкими распределительными коробками T-серии. Керамический корпус выдерживает температуру до 250oС и устойчив к воздействию химических веществ. Данные клеммы используются для монтажа огнестойких кабельных линий в промышленности, электроэнергетике, добыче нефти и газа.
Клеммы производства ОБО Беттерманн обеспечивают надежность соединения и соответствуют высоким стандартам качества, что делает их отличным выбором даже для самых сложных проектов.
