Как избежать ошибок при проектировании молниезащиты

17 июня 2025

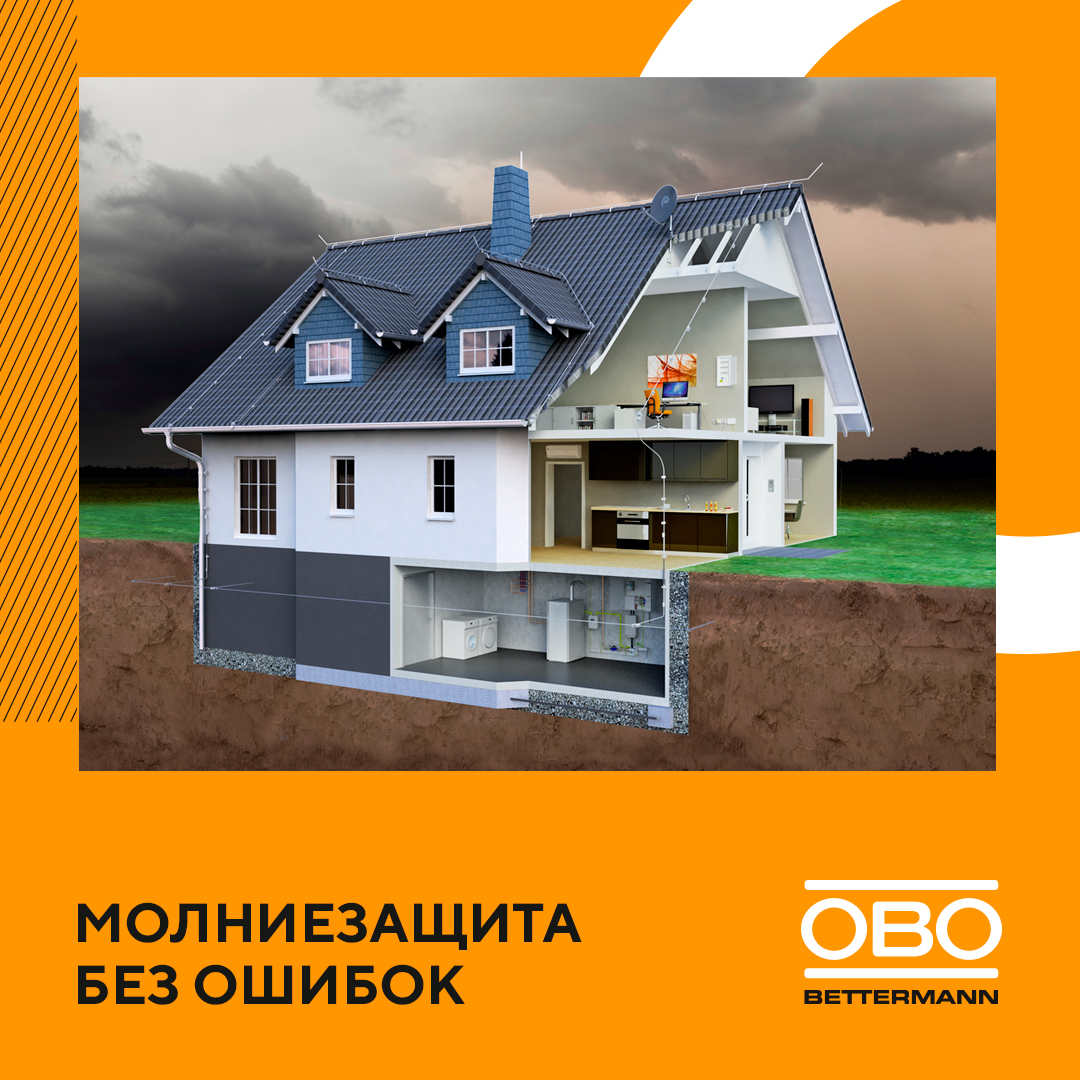

Качественная молниезащита дома способна предотвратить возгорание, защитить электрооборудование и спасти жизни людей. Однако даже небольшие ошибки при её проектировании и монтаже могут свести эффективность к нулю.

В России требования к молниезащите регламентируют:

• РД 34.21.122-87 (основные положения молниезащиты зданий);

• СО 153-34.21.122-2003 (инструкция по молниезащите);

• ГОСТ Р 59789-2021 (МЭК 62305-3:2010) (международный стандарт МЭК 62305-3).

Разберём распространённые ошибки при проектировании молниезащиты и способы их предотвращения

Неправильное расположение или высота молниеприёмников

Если молниеприёмники установлены слишком далеко друг от друга или имеют недостаточную высоту, зона защиты не перекрывает всю кровлю и оборудование. Это может привести к попаданию молнии в незащищённые участки, вызывать разрушения и пожары.

Как избежать: убедиться, что молниеприёмники возвышаются над всеми элементами кровли, в том числе над антеннами, дымоходами, вентиляционными трубами. Рассчитать зону защиты можно с помощью одного из трёх методов:

• Метод защитного угла (подходит для простых конструкций),
• Метод катящейся сферы (используется в ГОСТ Р МЭК 62305),
• Метод сетки (применяется для плоских крыш).

Несоблюдение разделительного расстояния

Если токоотводы или молниеприёмники расположены слишком близко к инженерным коммуникациям - электропроводке, трубам, слаботочным кабелям, возникает риск пробоя и возникновения высокого потенциала на этих коммуникациях. Это может привести к поражению людей током и повреждению электроники.

Как избежать: эксперты ОБО рекомендуют использовать изолированные держатели ISO-A-500, которые позволяют закрепить молниеприёмники дистанционно, а также соблюдать минимальные расстояния между токоотводами и коммуникациями (регламентируются ГОСТ и СО).

Высокое сопротивление заземления

При прямом ударе молнии на главной заземляющей шине происходит резкое повышение потенциала. Это, в свою очередь, увеличивает риск поражения людей электрическим током и повреждения электрооборудования.

Как избежать: сопротивление заземления должно быть как можно более низким – не более 10 Ом согласно ГОСТ Р 59789-2021 (МЭК 62305-3).

Для достижения этой цели можно использовать глубинные заземлители. Например, комплект заземления ОБО позволяет достичь требуемых параметров сопротивления заземления без дополнительных средств. Благодаря безмуфтовой конструкции создается надежный электрический контакт в местах соединения стержней и однородность прилегания к грунту по всей длине заземлителя. А увеличенный до 20 мм диаметр гарантирует повышенную механическую прочность и лучшие условия растекания тока молнии (до 25% по сравнению с другими комплектами, представленными на рынке).

Использование черных металлов для молниезащиты

Чёрные металлы без антикоррозийного покрытия быстро ржавеют, что снижает срок службы системы и её эффективность.

Как избежать: применять компоненты из горячеоцинкованной и нержавеющей стали – они позволяют создать более надежные и долговечные системы со сроком службы более 25 лет. При использовании на улице вне агрессивных сред можно использовать алюминиевые мачты и молниеприемники.

Нарушение комплексной концепции защиты

Установка только внешней или только внутренней системы молниезащиты не обеспечивает полной безопасности.

Как избежать: обеспечить многоуровневую защиту:

• от прямых ударов молнии с помощью молниеприемников и токоотводов,
• от поражения электрическим током посредством заземлителей и системы уравнивания потенциалов,
• от импульсных перенапряжений при помощи УЗИП.

Отсутствие периодической проверки

Проверку нужно производить ежегодно, а также после любых изменений системы молниезащиты или повреждения защищаемого объекта. В неё входят:

• визуальный осмотр,
• выявление поврежденных изделий с целью их своевременной замены,
• оценка степени разрушения коррозией,
• измерение переходных сопротивлений в местах контакта,
• измерения сопротивления заземления.

Избегая этих ошибок, можно создать надёжную систему молниезащиты, которая прослужит десятилетия. ОБО Беттерманн предлагает полный комплект решений — от молниеприёмников до заземлителей и УЗИП, обеспечивающих безопасность как частных домов, так и промышленных объектов.
