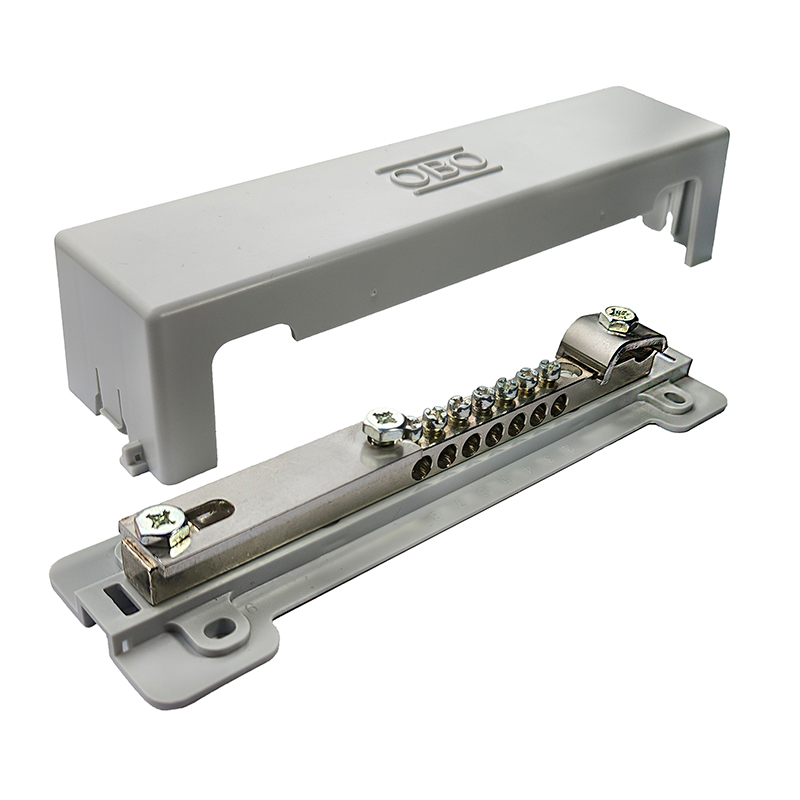

Шина уравнивания потенциалов, латунь
Шина уравнивания потенциалов, латунь

Шина уравнивания потенциалов, латунь

Артикул 5015073
Тип 1809

Внимание к деталям

Шина для уравнивания потенциалов согласно стандарту ГОСТ 50571.3-2009/ ГОСТ Р 50571.5.54-2013, а также для молниезащитного уравнивания потенциалов согласно стандарту DIN VDE 0185-305: опора и крышка из полистирола, серого цвета; крышка с возможностью пломбировки; с контактной пластиной из никелированной латуни; болты и перемычки из гальванически оцинкованной стали; способность проводить ток молнии 100 кА (10/350). Возможности подключения: 7 одножильных или многожильных проводов до 25 мм? или тонкожильных проводов до 16 мм?; 1 круглый проводник Rd 8-10; 1 плоский проводник до FL 30 или круглый проводник Rd 8-10

Технические характеристики

ETIM

Конструктивное исполнение Крепление на поверхности
Изолятор нет
Длина, мм 188
Общ. количество соединений круглого проводника 8
Модель/исполнение С крышкой
Высота, мм 44,5
Количество соединений круглого проводника 8 мм 1
Ширина, мм 52
Количество соединений круглого проводника 10 мм 1
Количество соединений круглого проводника 8-10 мм 1
Количество соединений плоского проводника 30 мм 1
Количество соединений плоского проводника 40 мм 0
Взрывобезопасное исполнение нет
Количество соединений проводника до 6 мм 7
Количество соединений проводника до 16 мм 7
Количество соединений проводника до 25 мм 7
Количество соединений проводника до 95 мм 0
Материал направляющей контакта Латунь
Поверхность направляющей контакта Никелированное покрытие
Материал зажима Сталь
Поверхность зажима Гальваническое/электролит. цинковое покрытие

Документация

Технический паспорт, .pdf
