Шина уравнивания потенциалов, латуньШина уравнивания потенциалов, латунь
Шина уравнивания потенциалов, латунь
Шина уравнивания потенциалов, латунь

Шина уравнивания потенциалов, латунь

Артикул 5015073

Внимание к деталям

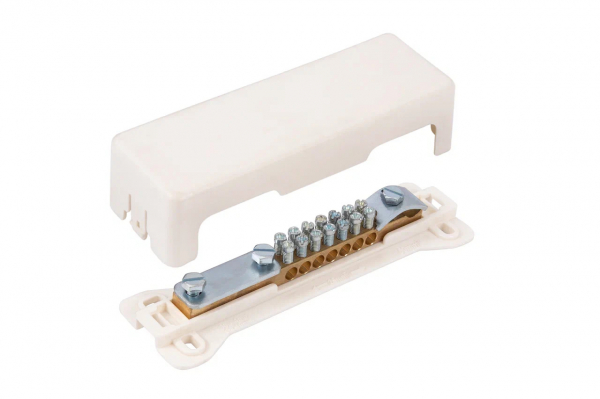

Шина для уравнивания потенциалов согласно стандарту ГОСТ 50571.3-2009/ ГОСТ Р 50571.5.54-2013, а также для молниезащитного уравнивания потенциалов согласно стандарту DIN VDE 0185-305: опора и крышка из полистирола, серого цвета; крышка с возможностью пломбировки; с контактной пластиной из никелированной латуни; болты и перемычки из гальванически оцинкованной стали; способность проводить ток молнии 100 кА (10/350). Возможности подключения: 7 одножильных или многожильных проводов до 25 мм? или тонкожильных проводов до 16 мм?; 1 круглый проводник Rd 8-10; 1 плоский проводник до FL 30 или круглый проводник Rd 8-10

Технические характеристики

ETIM

Конструктивное исполнениеКрепление на поверхности
Изоляторнет
Длина, мм188
Общ. количество соединений круглого проводника8
Модель/исполнениеС крышкой
Высота, мм44,5
Количество соединений круглого проводника 8 мм1
Ширина, мм52
Количество соединений круглого проводника 10 мм1
Количество соединений круглого проводника 8-10 мм1
Количество соединений плоского проводника 30 мм1
Взрывобезопасное исполнениенет
Количество соединений плоского проводника 40 мм0
Количество соединений проводника до 6 мм7
Количество соединений проводника до 16 мм7
Количество соединений проводника до 25 мм7
Количество соединений проводника до 95 мм0
Материал направляющей контактаЛатунь
Поверхность направляющей контактаНикелированное покрытие
Материал зажимаСталь
Поверхность зажимаГальваническое/электролит. цинковое покрытие

Документация

Технический паспорт, .pdf
