Шина уравнивания потенциалов, 9 подключений
Артикул 5015073
Тип 1809
Шина уравнивания потенциалов предназначена для присоединения металлических токоведущих частей к системе уравнивания потенциалов.
Соответствие требованиям ГОСТ Р 50571.5.54-2024 и ГОСТ Р 59789-2021 (молниезащитное уравнивание потенциалов)
Материал контактной пластины: латунь
В комплекте с опорой и крышкой из пластика
Возможности подключения:
- 7 одножильных или многожильных проводников сечением до 25 мм2 или тонкожильных проводников до 16 мм2
- 1 круглый проводник диаметром 8-10 мм
- 1 плоский проводник шириной до 40 мм (или круглый проводник диаметром 8-10 мм)
Технические характеристики
ETIM

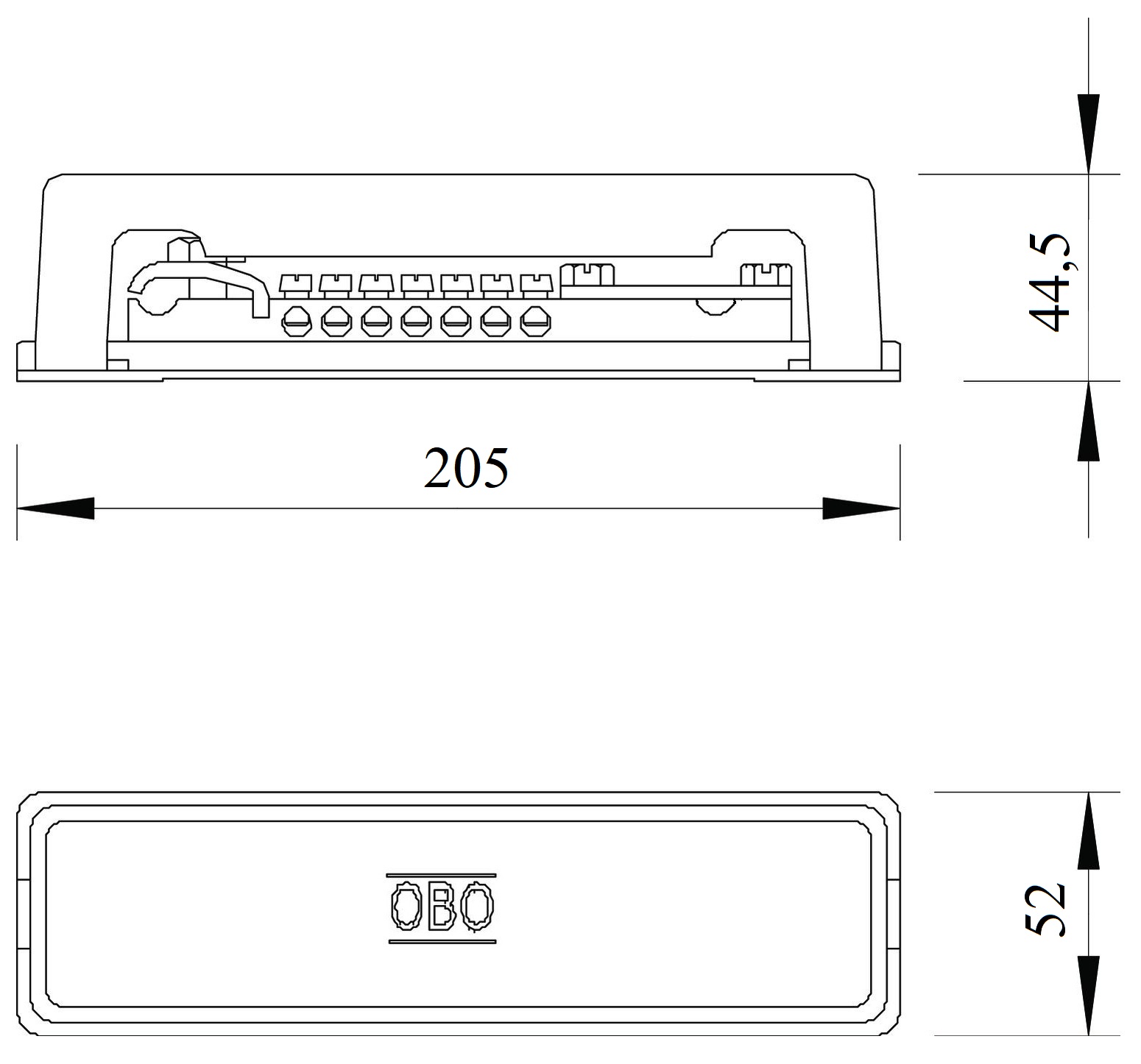

| Конструктивное исполнение | Крепление на поверхности |
| Длина, мм | 205 |
| Общ. количество соединений круглого проводника | 8 |
| Модель/исполнение | С крышкой |
| Высота, мм | 44,5 |
| Количество соединений круглого проводника 8 мм | 1 |
| Ширина, мм | 52 |
| Количество соединений круглого проводника 10 мм | 1 |
| Количество соединений круглого проводника 8-10 мм | 1 |
| Количество соединений плоского проводника 30 мм | 1 |
| Количество соединений проводника до 6 мм | 7 |
| Количество соединений проводника до 16 мм | 7 |
| Количество соединений проводника до 25 мм | 7 |
| Материал направляющей контакта | Латунь |
| Поверхность направляющей контакта | Никелированное покрытие |
| Материал зажима | Сталь |
| Поверхность зажима | Гальваническое/электролит. цинковое покрытие |
