Огнестойкие проходки: краткая инструкция ОБО Беттерманн

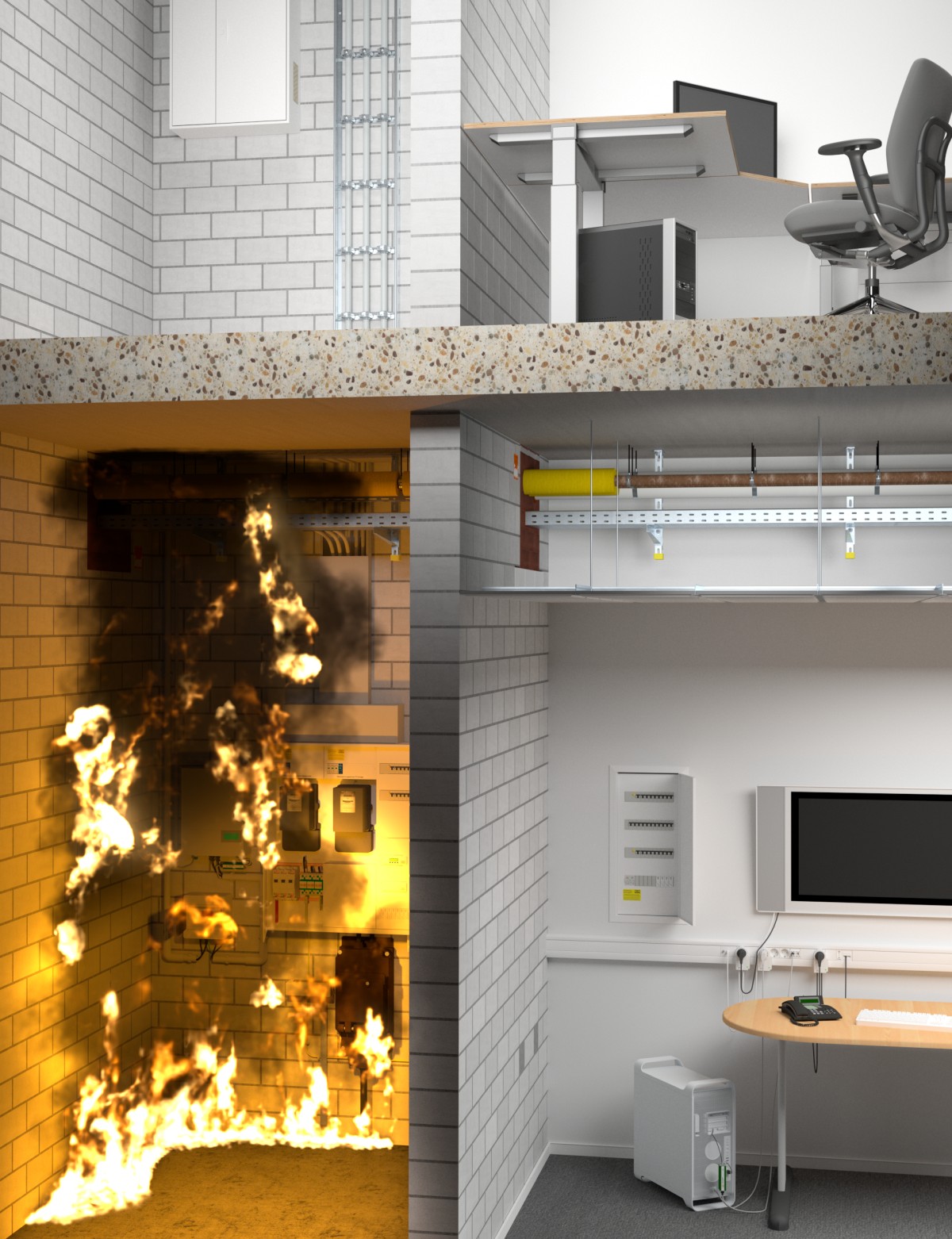

В современном строительстве, особенно на объектах с высокой проходимостью, пассивная противопожарная защита – это строгая необходимость, которая регламентирована законом. Каждое отверстие в стене или перекрытии при прокладке коммуникаций превращается в потенциальную брешь. В случае возгорания через неё мгновенно распространяются огонь, дым и продукты горения. Ликвидировать эти «слабые места» помогают огнестойкие проходки.

ОБО Беттерманн представляет краткое техническое руководство по созданию проходок на базе огнезащитной пены и огнезащитных блоков.

Зачем нужны проходки?

Одно из важнейших правил – приступать к созданию проходок еще на этапе проектирования. Это поможет заранее предусмотреть нужное количество материалов, учесть все инженерные системы, сохранить целостность противопожарных преград и облегчить финальный ввод здания в эксплуатацию.

При правильном проектировании огнестойкие проходки решают ключевые задачи:

1. Локализуют возгорание - проходка создаёт барьер, сдерживающий факторы пожара на время, предусмотренное проектом (60, 90, 120 минут). Это время жизненно необходимо для эвакуации людей и начала работы противопожарных систем.
2. Сохраняют несущую способность конструкций - огонь, проникший через незащищённые каналы, разрушает опорные элементы здания. Проходка защищает металл и арматуру от критического нагрева и предотвращает обрушение
3. Обеспечивают работу критических систем - через преграды проходят кабели систем оповещения, аварийной вентиляции и пожаротушения. Проходка гарантирует их работоспособность в условиях пожара.

Огнезащита должна быть комплексной.
Статистика неумолима: при пожаре причиной гибели практически 95% людей становится отравление угарным газом! Самым безопасным местом в здании являются эвакуационные пути, которые в случае ЧП могут оказаться единственным шансом на спасение.

30 минут - для спасения жизней людей

Первые полчаса – критически важное время для эвакуации людей. Чтобы сделать это максимально просто и безопасно, нужно обеспечить работу ключевых систем и установок:

• Системы пожарной сигнализации,
• Системы оповещения и управления эвакуацией людей при пожаре,
• Системы противодымной защиты.

90 минут - для тушения пожара

В течение 90 минут после возгорания необходимо обеспечить бесперебойное электроснабжение следующих установок:

• Систем пожаротушения,
• Системы противодымной защиты,
• Лифтов для пожарных подразделений.



Сертификация

Защиту от пожаров регламентирует Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

Согласно его требованиям при пересечении стен, перекрытий и других преград с нормируемыми пределами огнестойкости, пространство между преградой и пересекающими её коммуникациями должно быть заделано материалом с пределом огнестойкости не менее предела огнестойкости самой преграды.

Для корректного подбора всех компонентов проходки нужно учитывать:

• геометрические размеры (длина, ширина, глубина) отверстия,
• предел огнестойкости преграды,
• вид коммуникаций, проходящих через преграду,
• материалы заделки,
• актуальные сертификаты и технический регламент по монтажу.

Готовые решения

Самыми популярными и простыми в исполнении считаются проходки, созданные на основе огнезащитной пены и огнезащитных блоков. Они максимально просты при монтаже и не требуют специальных навыков, и являются практических безотходными материалами.

Проходки на базе двухкомпонентной огнезащитной пены FBS-S в зависимости от толщины могут достичь предела огнестойкости до IET240. Пена быстро и эффективно заполняет пустоты и щели в строительных конструкциях, и в течение одной минуты затвердевает в прочную огнестойкую проходку. Такое решение подходит для внутренних работ, при проведении которых требуется быстрое заполнение больших объёмов пространства.

Чтобы готовая проходка стала ещё надёжнее и эффективнее, помимо пены в монтаже используют:

• Пистолет для экстракции пены – полностью совместим с двухкомпонентной пеной,
• Огнезащитное покрытие ASX-E, ведро 5 кг,
• Маркировочные таблички, которые необходимы для фиксации данных о проходке - номера сертификата, предела огнестойкости, глубины заделки, данных ответственного специалиста).

Обратите внимание: при создании проходок на основе огнезащитной пены нужно учитывать несколько важных факторов:

1. Огнезащитное покрытие ASX-E наносится на все элементы кабеленесущих систем на расстояние не менее 200 мм от заделки проходки с обеих сторон.
2. Толщина сухого слоя покрытия должна составлять не менее 3,0 мм.
3. Перед началом работы прокачать нужно прокачать картридж пистолета до полного его заполнения и первые 2 рабочих хода поршня (примерно 10–15 мл) выпустить «в землю».
4. При заполнении пустот проходки следует учитывать, что, перерыв движения компонентов в смесительной трубке (перерыв в работе) не должен превышать 15 секунд. В противном случае произойдёт блокирование (застывание) пены в смесительной трубке.

Обратите внимание, при монтаже неполимезированная пена может вытекать за пределы проходки. В этом случае нужно дождаться отверждения пены, срезать застывшую пену и её фрагменты уложить в другую проходку, после чего повторить операции.

Ещё один способ быстро создать полноценную и надёжную проходку – использование огнезащитных блоков. Они подходят для любых типов инженерных коммуникаций, в том числе – для стальных и полимерных труб, кабельных трасс. Для создания проходки такого типа понадобятся:

• Огнезащитные блоки FBA-B200-14,
• Терморасширяющийся двухкомпонентный состав FBA-S,
• Огнезащитное покрытие ASX-E,
• И маркировочные таблички для фиксации данных о проходке.

Создать проходку можно в три шага:

1. Блоки нужно уложить в проем конструкции, плотно прижимая их друг к другу. Можно укладывать как продольно, так и поперечно. Если нужно – блоки можно подрезать ножом.
2. Чтобы создать замкнутую систему, нужно заполнить все щели между элементами проёма и заделки терморасщиряющимся двухкомпонентным составом.
3. Далее на расстояние не менее 300 мм с обеих сторон от проходки на все кабели и элементы кабеленесущих систем необходимо нанести покрытие огнезащитное ASX-E. Толщина слоя – больше 3 мм.

Создание эффективной огнестойкой проходки — это системная задача. Использование сертифицированных решений ОБО Беттерманн в сочетании с неукоснительным соблюдением технологии монтажа — это не просто соблюдение норм. Это создание реального, надёжного барьера, который в критической ситуации сохранит жизни людей, целостность объекта и непрерывность бизнеса.
