Комплект заземления ОБО Беттерманн — доступное решение высокого качества
Комплект заземления OBO Bettermann представляет собой набор компонентов, предназначенных для создания эффективной системы заземления, что обеспечивает безопасность как людей, так и оборудования, а также способствует нормальной эксплуатации электрических сетей и приборов.

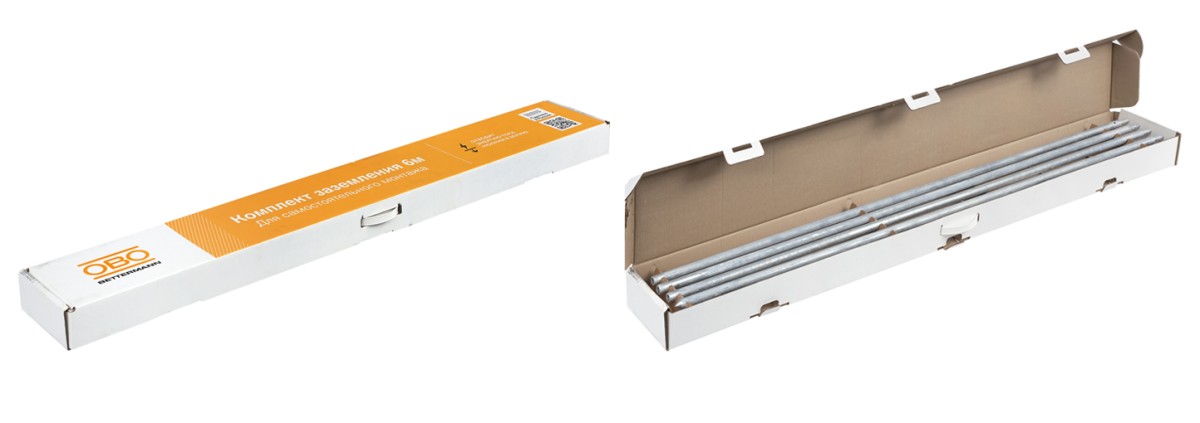

Комплект полностью готов к монтажу: стержень заземления безмуфтовой конструкции длиной 1,5 м диаметром 20 мм стандартный – 3 шт.; стержень заземления безмуфтовой конструкции длиной 1,5 м диаметром 20 мм заостренный – 1 шт.; соединитель «заземлитель-проводник» для соединения с системой заземления – 1 шт.; насадка для заглубления заземлителя – 1 шт.; антикоррозионная лента – 2,5 м; инструкция по монтажу – 1 шт.
Основная цель заземления – обеспечить безопасность человека, который может случайно прикоснуться к корпусу устройства, находящегося под напряжением (например, если произошло повреждение изоляции). В случае замыкания на корпус заземление обеспечивает путь для протекания тока с низким сопротивлением, что приводит к срабатыванию защитных устройств (УЗО) и отключению электропитания. При этом минимизируется риск перегрева оборудования и возможного возгорания.
Заземление также помогает стабилизировать работу чувствительного электронного оборудования, уменьшая влияние внешних электромагнитных помех и статического электричества. Это особенно важно для серверов, компьютеров, а также других сложных устройств и систем.
Заземлитель является частью общей системы защиты здания от воздействия молнии. Его применение позволяет существенно снизить вероятность повреждения оборудования при ударе молнии. В России использование заземлителей регламентируется рядом нормативных документов (ПУЭ, ГОСТ Р 59789-2021 и др.) и обязательно при строительстве жилых объектов, административных и промышленных объектов.
В контексте молниезащиты объектов частного жилого сектора комплект заземления играет ключевую роль в обеспечении безопасности домов, их жителей и установленного электрического и электронного оборудования. Система молниезащиты состоит из нескольких частей, включая молниеприемники, токоотводы и заземляющее устройство. Комплект заземления в этом случае служит для того, чтобы безопасно рассеять энергию молнии в земле после разряда в молниеприемник и растекания тока по системе токоотводов.
Функции комплекта заземления ОБО Беттерманн в системе молниезащиты
Отведение энергии молнии в землю
При попадании молнии в систему молниезащиты здания ее ток проходит через молниеприемники и токоотводы в направлении к заземляющему устройству. Задача заземлителя – принять этот мощный электрический разряд и безопасно рассеять его в грунте, тем самым минимизируя риск повреждений.
Предотвращение разрушения конструкций
Если энергия молнии не будет эффективно отведена в землю, это может привести к разрушению строительных конструкций, возникновению пожаров и другим опасным последствиям. Качественное заземление снижает эти риски.
Защита от вторичных воздействий молнии
Помимо прямого удара молнии, существуют такие опасные явления, как шаговое напряжение и индуцированные перенапряжения. Система заземления помогает минимизировать их воздействие на людей и оборудование (в сочетании с Устройствами Защиты от Импульсных Перенапряжений (УЗИП)).
Повышение эффективности системы молниезащиты
Для обеспечения комплексной защиты необходимо, чтобы все элементы системы работали согласованно. Комплект заземления должен соответствовать стандартам и иметь низкое сопротивление заземления, чтобы максимально быстро и безопасно отводить ток молнии.
Основной задачей комплекта заземления является обеспечение надежного электрического контакта какой-либо точки сети, электроустановки или оборудования с землей.
Заземление необходимо для отвода опасных токов утечки и предотвращения поражения людей электрическим током. Комплекты заземления используются в различных сферах, включая жилые и коммерческие объекты, промышленные предприятия, энергетические комплексы и другие объекты, требующие надежной защиты от ударов молнии и других опасных воздействий электричества.
ОБО Беттерманн предлагает широкий ассортимент комплектующих для систем заземления, которые отличаются рядом преимуществ перед аналогичными продуктами конкурентов:
Высокая коррозионная стойкость. Все элементы комплекта покрыты слоем цинка, толщина которого соответствует требованиям отечественных и международных стандартов. Это позволяет им сохранять свои свойства в течение длительного времени даже в условиях агрессивных сред.
Быстрота и удобство монтажа. Компоненты комплекта разработаны таким образом, чтобы максимально упростить процесс установки согласно инструкции. Специальный соединитель обеспечивает быстрое и надежное соединение стрежней заземления с круглым или плоским проводниками системы молниезащиты.
Универсальность. Комплект может использоваться для различных типов грунтов, включая песчаные, глинистые и мало каменистые почвы. Это делает его подходящим для большинства строительных объектов (при строгом соблюдении правил монтажа и эксплуатации).
Долговечность. Благодаря использованию высококачественных материалов и современных технологий производства, комплекты заземления ОБО обладают длительным сроком службы, что снижает затраты на обслуживание и замену.
Важные этапы монтажа и эксплуатации, которые не сто́ит игнорировать
Подготовка грунта
Перед установкой заземляющих электродов из комплекта ОБО необходимо провести анализ состава грунта и выбрать наиболее подходящее место для размещения системы. Избегайте мест, где были обнаружены валуны, глыбы, галька, щебень, гравий, дресва крупной, средней и мелкой фракций. Проверьте грунт на отсутствие в нём кабелей и труб. При монтаже заземлителя в зимний период необходимо избегать прохождения стержня через промерзший грунт.
Монтаж
Установка комплекта должна проводиться в соответствии с инструкцией по монтажу (входит в состав комплекта заземления ОБО Беттерманн). Особое внимание следует уделить надежности соединений и последовательности подключения всех элементов.
Обслуживание
Необходимо периодически проверять состояние заземляющего устройства как части общей системы молниезащиты в соответствии с СО-153-34.21.122-2003, чтобы убедиться в его исправности и работоспособности. Проверка включает в себя как визуальный осмотр видимых частей системы, так и измерение значение сопротивления заземления растеканию импульсного тока.
При соблюдении всех правил монтажа и эксплуатации комплект заземления ОБО Беттерманн представляет собой надежный и эффективный инструмент для создания безопасных условий функционирования электроустановок. Высокое качество всех компонентов комплекта, надежность, универсальность, а также простота и удобство монтажа делают его предпочтительным выбором для профессионалов в области строительства и электромонтажа.
Часто спрашивают, ОБО отвечает
- Наплывы цинка и их влияние на коррозийную стойкость
Наплывы цинка на поверхности стержней заземления возможны и допустимы, они обусловлены технологическим процессом.
Наплывы цинка никак не влияют на долговечность и устойчивость к коррозии.
Основное значение имеет толщина цинкового слоя, который защищает металл от воздействия окружающей среды. Для стержней в комплекте заземления ОБО Беттерманн толщина цинкового слоя составляет 130 микрометров (!) – это значительно выше требований, установленных стандартом ГОСТ Р МЭК 62561.2-2014. Такая защита гарантирует средний срок службы стержней до 50 лет. - Цвет насадки для забивания стержней
Измененный цвет насадки для забивания стержней также обусловлен технологией её изготовления. Насадка подвергается дополнительной термической обработке, которая усиливает функциональные свойства, чтобы обеспечить требуемую прочность именно там, где это необходимо в процессе монтажа системы. Процесс дополнительной термической обработки происходит на финальном этапе производства, что может приводить к изменению цвета материала, но никак не ухудшает его рабочие характеристики.
Обращаем ваше внимание, что такая насадка рассчитана на установку одного комплекта заземления, т.е. используется однократно, экономическая целесообразность диктует нам применять такую технологию обработки и сохранять привлекательную стоимость комплекта заземления. - Использование антикоррозийной ленты
Антикоррозийная лента, входящая в комплект, предназначена для защиты соединений между стержнем заземления и другими элементами системы, такими как круглый проводник (например, токоотвод системы молниезащиты) или плоский проводник (кольцевой заземлитель). На одно соединение обычно расходуется около 1 метра ленты. Учитывая, что в комплекте поставляется 2,5 метра ленты, у вас остается значительный запас для работы с несколькими соединениями. - Оптимизация конструкции стержней
Текущая модель стержней заземления показывают отличные результаты в процессе монтажа и эксплуатации, даже в условиях сложного грунта. Удалось добиться того, что необходимое сопротивление заземления достигается даже после установки всего двух стержней из комплекта, что говорит об эффективности продукта.
Технологи и инженеры ОБО Беттерманн продолжают вести работы по совершенствованию конструкции стержней заземления и комплекта в целом. Цель – повысить механическую прочность стержней, в том числе в местах соединений.
Специалисты ОБО Беттерманн всегда готовы проконсультировать по вопросам монтажа и эксплуатации комплектов заземления ОБО. Заполните форму, выбрав соответствующую тему обращения.
