Подвесная стойка US 5 FT SOMY
Подвесная стойка US 5 FT SOMY
Подвесная стойка US 5 FT SOMY

Подвесная стойка US 5 FT SOMY

Подвеска (U-профиль) с приваренной горизонтальной пластиной в верхней части конструкции.

2Наименование и тип изделия Габаритные размеры (Д/Ш/В), мм

US 5 K 30 FT SO

300 x 140 x 75

Подвесная стойка US 5 FT SOMY

Арт. 7193509

Технические данные

Тип изделия US 5 K 30 FT SO

US 5 K 100 FT SO

1000 x 140 x 75

Подвесная стойка US 5 FT SOMY

Арт. 7193524

Технические данные

Тип изделия US 5 K 100 FT SO

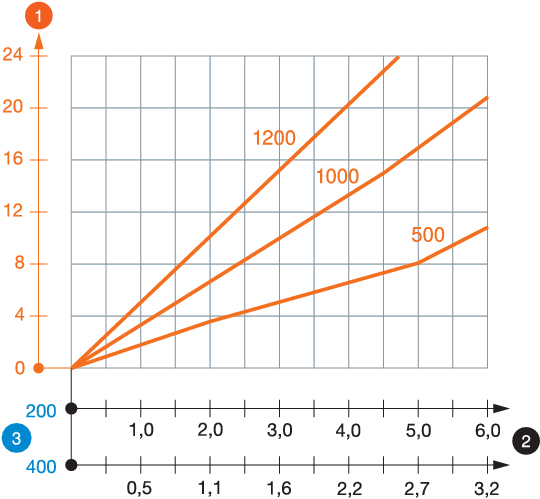

Диаграмма нагрузки на U-образную стойку типа US 5 K
Прогиб конца подвесной стойки при допустимой нагрузке на кронштейн Прогиб конца подвесной стойки при допустимой нагрузке на кронштейн
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
Длина кронштейна в мм Длина кронштейна в мм
Кривая нагрузки на подвесные стойки длиной (в мм) Кривая нагрузки на подвесные стойки длиной (в мм)
